| 高溫?zé)Y(jié)箱（高溫時效爐）151-4C |
| 型號：151-4C |
| 溫度范圍：100℃～450℃； |
| 工作室尺寸：800*800*1000MM |
| 外形近似尺寸：長1100寬1160高1540 |
| 均勻度：±2% |
| 波動度 ：±2℃ |
| 顯示精度：1℃ |
| 升溫速度：≤8℃/min；（可調節低于每分鐘8度的速度） |
| 整機功率：10KW |
| 電 源：380V, 50Hz |
| |
|
一、產品特點：

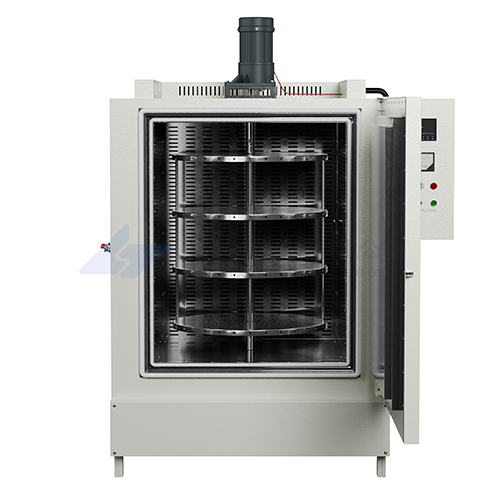

高溫?zé)Y(jié)箱采用雙層不銹鋼內膽，箱子由底部，兩側，后背四個高溫加熱倉同時發熱，底部加熱倉內的平衡風輪將工作室內的空氣吸入加熱倉，經過加熱后再回流入工作室，周而復始的熱風內循功能，使箱內試樣受熱達到最大效果的均勻。節能高效，穩定性好。箱另定制有三層直經700MM，每層高度20公分的轉盤，每層轉盤最大負重約130KW，轉盤底部離工作室底部約15公分，轉盤由位于箱子頂部的減速電機帶動，每分鐘約8轉的速度勻速轉動，轉盤底部采用平移式軸承促使轉盤平穩.安全.靈活。箱門雙層密封，外觀噴塑，安全門鎖.安全散熱換氣孔位于箱體頂部。保溫層厚100MM，箱體頂部加厚外罩。控制器位于右側， LTDE智能儀表，可編程控制，且有升溫速度控制，恒溫時間控制，多波段曲線升溫自動停機，定時啟動等功能。新款151C系列高溫?zé)Y(jié)箱最高溫度可達到450度，適合各種材料的高溫?zé)Y(jié)。 |
二．溫度控制系統及特點
2.1 溫度測量：K分度鎳鉻—鎳硅傳感器；
2.2 控制系統：LTDE全自動可編程儀表，PID調節，顯示精度1℃
2.3 成套電器：采用品牌接觸器，散熱風扇，固態繼電器；
2.4 時 間 制：多波段升溫，恒溫，定時啟動，具有長達9999分鐘*30的停時等功能。；
2.5 安全保護：非熔斷式保護器，漏電，觸電保護開關，超溫報警及二級雙重保護功能；
2.6 運行方式：全量程可調節恒溫，恒定運行程序運行。
三、箱體結構及用料
3.1 外箱體材料：外箱體采用優質冷板優質冷軋板毛面噴塑，顏色為電腦灰
3.2 工作室材料：采用不銹鋼雙層內膽，三層轉盤；
3.3 內部結構：箱體底部設有特制高溫加熱倉，平衡風輪，利用熱能及氣流自然原理，設計合理的循環風道結構，由運風電機將箱內空氣吸入加熱倉，通過風道回流入工作室，再進入加熱倉，周而復始，實現全方位立體加熱效果，確保箱內空氣達到較大幅度均勻。獨特的幾何腔體潔凈設計，箱內另定制三層直經70公分轉盤；
3.4 保溫材料：高密度硅酸棉與輕質纖維棉混合，在箱體前后左右上下夾層填充隔熱
3.5 密封材料：箱門與工作室采用雙層密封結構，耐高溫的石棉繩密封條，以確保工作室之密封，箱門帶鎖手柄，確保箱內試樣的安全。
3.6 測 溫 口： K分度傳感器從箱體后方進入；
3.7 接 線 柱： 發熱元件接線柱位于箱體后下方位置；
3.8 控 制 器：位于箱體右側，內置控制系統，補償導線連接K分度傳感器
3.9 加熱元件：不銹鋼電加熱器；
四．加熱系統
4.1 高溫加熱器，位于箱內加熱倉，由K分度傳感器響應控制系統
4.2 高溫加熱器加熱輸出有LTDE全自動儀表內微電腦演算控制
五.風循環系統
5.1 布點式多風道強制循環，風機位于箱內底部加熱倉的高溫加熱器中間，
5.2 平衡長軸多翼式耐高溫風輪，將工作室內空氣強制吸入加熱倉再自動由風道口回流入工作室內，周而復始不斷循環，以達到箱內熱空氣溫度均勻并一直保持穩定
六.安全保護系統
6.1非 熔斷式保護器
6.2 工作室超溫保護器，上限超溫報警并停止加熱
6.3 漏電保護，觸電保護，確保使用安全性.
6.4 風機過電流保護
七．配備的技術資料及附件：
7.1 操作說明書
7.2 產品保修卡
7.3 合格證
八．售后服務：
8.1 負責對用戶進行遠程技術指導
8.2 及時提供設備的備件、配件
8.3 提供設備使用過程中的技術咨詢和支持
8.4 接到客戶故障通知8個工作時內立即響應
九．主要元器件
LTDE全自動可編程控制儀表
固態繼電器
散電電機
鎳鉻-鎳硅傳感器
熱風循環電機風輪
高溫加熱器 |
|
|
